Macchine per il taglio laser a fibraSono strumenti di precisione essenziali per la produzione industriale, ma anche le attrezzature migliori possono incontrare difficoltà tecniche. Problemi comuni: arresti laser imprevisti, allarmi del motore Yaskawa o errori del servo dell'asse X possono interrompere la produzione e compromettere l'efficienza. Capire come risolvere rapidamente questi problemi è fondamentale per ridurre al minimo i tempi di fermo e mantenere la continuità operativa.

Questa guida affronta i problemi post-vendita più frequenti, tra cui guasti improvvisi del laser, problemi di connettività dell'encoder, allarmi dei servocomandi e interferenze. Che si tratti di un malfunzionamento della testa laser, di guasti al cablaggio dell'encoder o di errori del servoazionamento, le nostre soluzioni passo passo sono progettate per aiutare i tecnici a diagnosticare e risolvere i problemi in modo efficace. Sfruttando il software di monitoraggio, ispezionando i componenti hardware e seguendo protocolli sistematici di risoluzione dei problemi, gli utenti possono ripristinare la funzionalità della macchina in tutta sicurezza.

1. Il laser della macchina per il taglio laser dei metalli è spento, si è avviato correttamente e all'improvviso si è fermato. Cosa possiamo fare?

Soluzione

(1) Verificare se il laser è in allarme. È possibile osservare lo stato del laser sull'indicatore di stato. In caso di allarme, collegare il software di monitoraggio laser per visualizzare le informazioni di allarme e risolvere il problema.

(2) Utilizzare il macchina per il taglio laser dei metalli Software di monitoraggio per monitorare lo stato operativo del laser. Controllare la pagina del registro laser. Quando si utilizza il software di taglio per controllare il gate luminoso, la luce rossa e il punto di sparo corrisponderanno ad alcuni feedback sullo stato del laser. In assenza di feedback del segnale, è necessario verificare che la corrispondenza della linea di controllo laser sia corretta.

(3) Nessuna luce rossa sulla testa laser, controllare lo stato del laser, se accendere la luce rossa. Lo stato del laser è normale, spegnere il pulsante di avvio del laser, controllare se la lente di protezione della testa laser è contaminata o se nella protezione dello specchio si osserva la luce rossa, non c'è luce rossa, quindi la testa laser della macchina per il taglio laser dei metalli o la fibra sono gravemente danneggiate. Se è possibile osservare la luce rossa, è necessario confermare che non ci siano problemi con la lente di protezione della messa a fuoco. Se non è possibile osservare la luce rossa, è necessario separare la testa laser e la fibra per osservare il grado di danno, controllare e restituire per la riparazione!

2. Come risolvere l'allarme del motore Yaskawa del laser a fibra

Le cause sono:

1.Contatto difettoso della porta di collegamento dell'encoder o cablaggio errato del connettore.

2. Il cavo dell'encoder è rotto, in cortocircuito o è stato utilizzato un cavo con impedenza superiore a quella specificata.

Corrosione causata da temperatura, umidità o gas; cortocircuito causato da gocce d'acqua o olio da taglio; contatto difettoso del connettore causato da vibrazioni.

3. Malfunzionamento dovuto a interferenze.

4. Guasto del servo.

Soluzione:

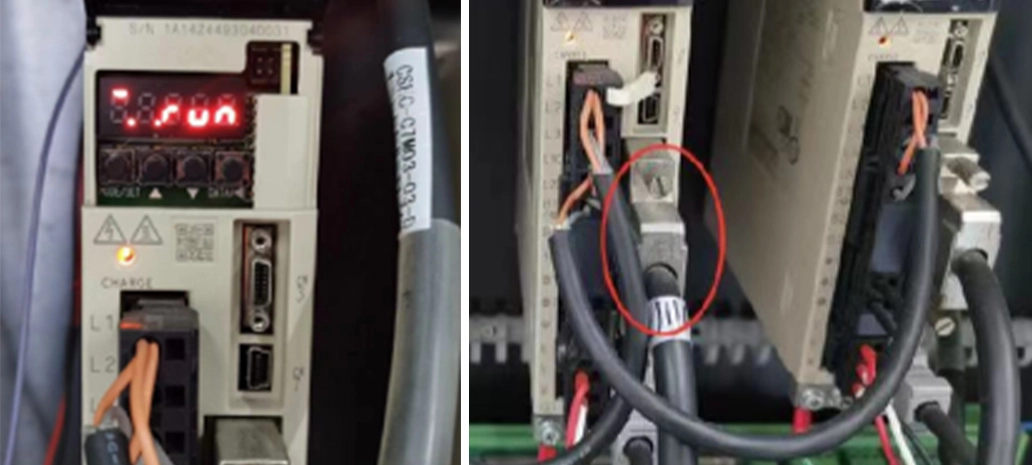

1. Inserire nuovamente la spina dell'encoder per verificarne il cablaggio.

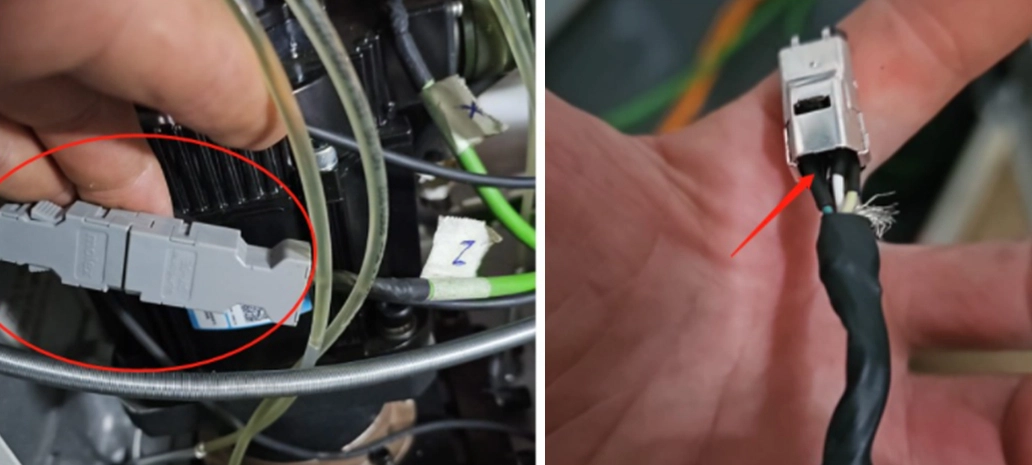

2. Verificare che il cavo dell'encoder del laser a fibra non sia rotto e che la linea di saldatura della spina sia salda. È possibile collegare il servomotore a un altro servomotore. Dopo aver acceso l'alimentazione, se l'allarme non si attiva, è possibile che il servomotore sia danneggiato. Se l'allarme persiste, potrebbe trattarsi di un danno al motore della macchina per il taglio laser o al filo dell'encoder.

3. Come risolvere l'allarme del servo dell'asse X del tagliatrice laser per metalli

1. È presente un codice di allarme sul servoazionamento. Controllare il codice di allarme e seguire le istruzioni del manuale.

2. Se non è presente alcun codice di allarme sull'azionamento, inizializzarlo e reimpostarne i parametri.

Se reimpostando i parametri della macchina per il taglio laser a fibra l'allarme persiste, sostituire la linea del servoazionamento. Se l'allarme scompare, significa che il problema è dovuto alla linea del servoazionamento.

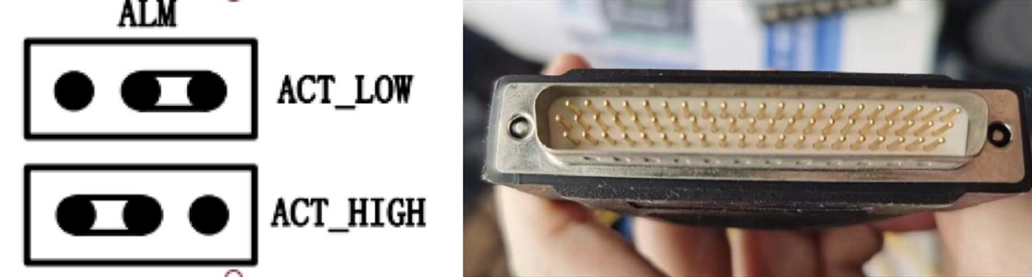

Se il cavo del servoazionamento sostitutivo continua a generare l'allarme, verificare che la posizione del jumper dell'interfaccia del cavo del servoazionamento corrispondente sia a livello basso; il valore normale è corretto.

Se l'allarme persiste, controllare se l'ago del filo a 62 conduttori è normale, sostituire il filo a 62 conduttori con un altro per testare, se l'ago è normale o sostituire il filo a 62 conduttori, l'allarme è ancora presente, è necessario restituire il prodotto in fabbrica per la riparazione.
