Cos'è una macchina per il taglio laser di tubi? Prezzo e guida all'acquisto

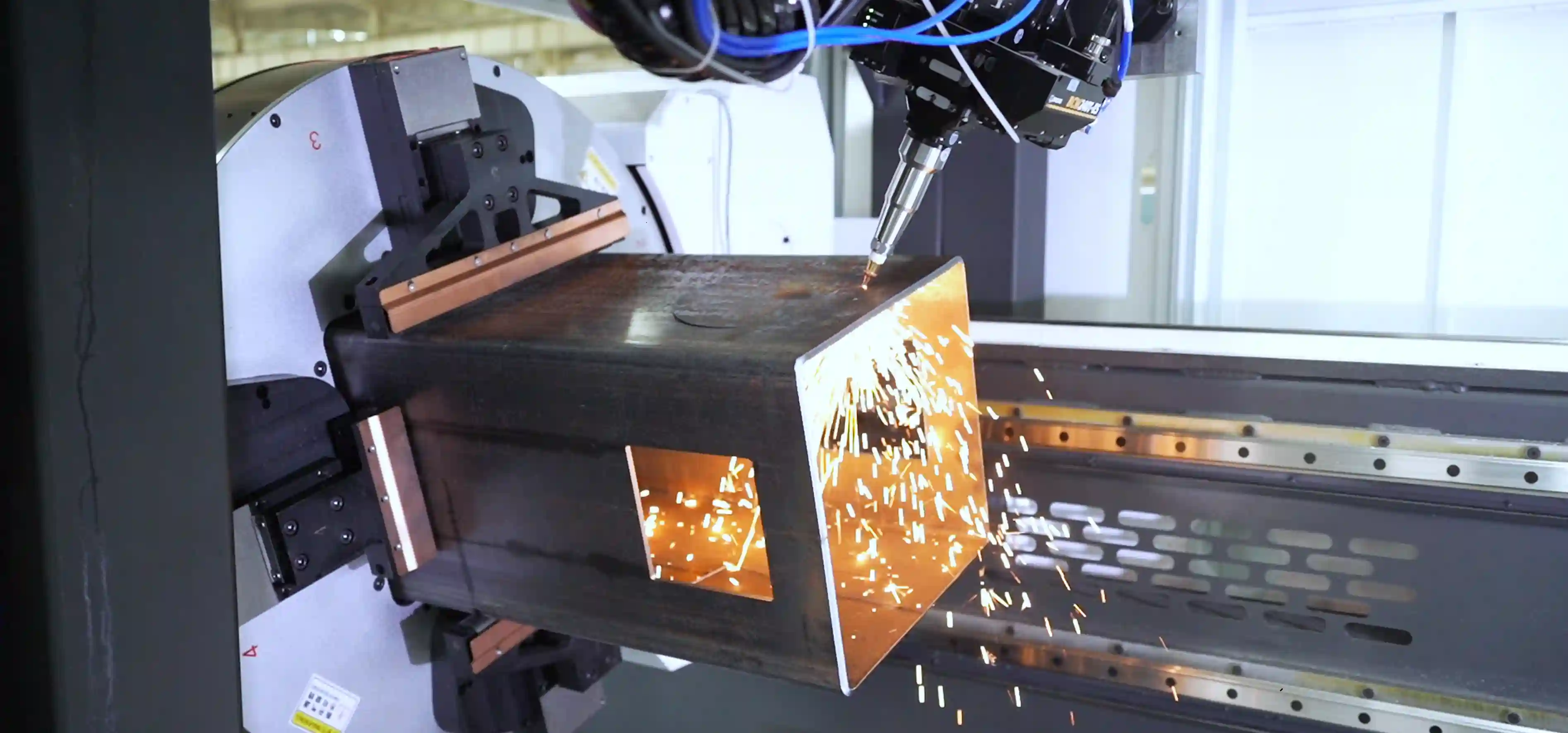

Macchina per il taglio laser di tubi a confronto con i metodi di fabbricazione tradizionali.

Nella lavorazione tradizionale dei tubi, le operazioni si basavano su seghe a nastro per il taglio, trapani per la foratura e presse a punzone per la realizzazione di giunti a sella. Questo approccio richiedeva numerose macchine, molteplici fasi di processo e un'ampia gamma di attrezzature, con conseguente bassa efficienza e un elevato rischio di errori umani.

Il mercato richiedeva con urgenza una soluzione completa in grado di eseguire taglio tubi, foratura, smussatura e lavorazione di profili complessi su un'unica macchina. La macchina per il taglio laser di tubi è stata sviluppata per soddisfare questa esigenza.

Quattro tendenze chiave nella lavorazione laser dei tubi

(1) Taglio smussato per la preparazione alla saldatura

Le tradizionali teste di taglio laser tagliano perpendicolarmente alla parete del tubo (90°). I moderni sistemi ad alte prestazioni sono dotati di teste di taglio smussate in grado di eseguire tagli inclinati con angoli fino a ±45°. Questa caratteristica crea smussature a V, Y e K direttamente sulle estremità del tubo durante la passata di taglio primaria, eliminando la preparazione manuale dei bordi prima della saldatura robotizzata o manuale.

(2) Tecnologia Zero-Tailing

Le macchine standard per il taglio laser di tubi a 2 mandrini richiedono una distanza minima tra le ganasce del mandrino per mantenere la stabilità, lasciando un residuo di materiale grezzo non tagliato di 100-150 mm per tubo. Le macchine laser per il taglio di tubi metallici di ultima generazione a 3 e 4 mandrini consentono ai mandrini di muoversi indipendentemente e di attraversarsi a vicenda. Il mandrino intermedio sostiene il materiale in prossimità della zona di taglio, permettendo al laser di lavorare l'intera lunghezza del tubo con un residuo di materiale non tagliato inferiore a 30 mm o addirittura nullo.

(3) Laser a fibra ad alta potenza (12kW+) per profili strutturali pesanti

Mentre le macchine per il taglio di tubi con laser a fibra da 2 kW a 6 kW rimangono lo standard per tubi di spessore sottile e medio, le macchine per il taglio di tubi con laser da 12 kW e oltre consentono agli operatori di lavorare profili in acciaio strutturale per impieghi gravosi.

(4) Sistemi di carico e scarico automatizzati

Per funzionare a pieno regime, i laser a fibra ad alta velocità richiedono un sistema di movimentazione automatizzato dei materiali. I caricatori automatici possono contenere fino a 3-5 tonnellate di tubi grezzi, misurandoli, separandoli e alimentandoli singolarmente nei mandrini senza l'intervento dell'operatore.

Quanto costa una macchina per il taglio laser di tubi?

I prezzi delle macchine per il taglio laser di tubi a fibra variano significativamente in base alla potenza del laser, alla capacità di taglio dei tubi, al livello di automazione e all'eventuale inclusione della funzionalità per la lavorazione della lamiera. Aore Laser è un produttore professionale di macchine per il taglio laser, macchine per la saldatura laser e presse piegatrici, e può personalizzare le macchine per soddisfare le vostre specifiche esigenze di lavorazione.

Come scegliere la macchina per il taglio laser di tubi più adatta alla tua attività?

Per scegliere la macchina da taglio laser più adatta per i materiali tubolari, è necessario valutare le attuali esigenze di produzione e la crescita prevista. Utilizza questo processo decisionale in tre fasi per restringere le opzioni in base alle specifiche dell'attrezzatura.

Domanda 1: Quali materiali devi lavorare più spesso?

Il tipo di materiale determina la scelta della sorgente laser, della configurazione del gas ausiliario e del sistema di aspirazione delle polveri:

• Acciaio al carbonio (acciaio dolce): per la lavorazione di pareti spesse, il taglio ottimale si ottiene utilizzando ossigeno come gas ausiliario, oppure aria/azoto ad alta pressione per il taglio ad alta velocità di pareti sottili.

• Acciaio inossidabile: richiede l'ausilio di azoto ad alta pressione per prevenire l'ossidazione dei bordi, garantendo tagli netti e pronti per la saldatura.

• Leghe di alluminio e rame: i materiali non ferrosi altamente riflettenti richiedono sorgenti laser dotate di moduli di protezione contro la retroriflessione per prevenire danni ottici. È obbligatorio l'utilizzo di azoto ad alta pressione o aria compressa.

Domanda 2: Quali sono le dimensioni massime dei tubi e gli spessori delle pareti?

La capacità della macchina è definita dal diametro esterno massimo (DE), dalla lunghezza massima del pezzo e dallo spessore della parete. Abbinare la gamma di profili alle specifiche corrette della macchina evita di sottodimensionare la macchina o di spendere troppo:

• Tubi luminosi standard (φ10 mm - 120 mm, spessore parete ≤ 3 mm): una macchina da 1,5 kW a 3 kW offre velocità di rotazione elevate e un'accelerazione elevata.

• Tubi industriali di medie dimensioni (φ20 mm - 220 mm, spessore parete 3 mm - 8 mm): una sorgente laser da 3 kW a 6 kW combinata con un robusto banco portautensili offre un equilibrio perfetto tra versatilità e velocità.

• Profili strutturali pesanti (φ220 mm} - 350 mm+, spessore parete >10 mm}$): richiedono opzioni di potenza da 6 kW a 12 kW+, mandrini pneumatici per impieghi gravosi e rulli di supporto servoassistiti multipunto per evitare l'abbassamento del tubo durante la rotazione.

Domanda 3: È meglio scegliere una macchina dedicata al taglio laser di tubi o una macchina combinata per lamiere e tubi?

Comprendere i compromessi operativi tra una macchina dedicata e un sistema combinato è fondamentale per la progettazione dell'officina e per il raggiungimento degli obiettivi di produttività:

Macchina per il taglio laser di tubi

• Vantaggi: Velocità di rotazione del mandrino più elevate (fino a 120 giri/minuto), supporto per l'automazione completa (caricatori di fasci), disponibilità di sistemi di scarico a zero coda con mandrino da 3/4 di pollice e scarico del materiale ergonomico superiore.

• Contro: Non è possibile tagliare lamiere metalliche piatte.

• Ideale per: aziende specializzate nella lavorazione di tubi, officine di carpenteria metallica e produttori di apparecchiature originali (OEM) con elevati volumi di produzione.

Macchina combinata per il taglio laser di lamiere e tubi

Un laser a piano fisso standard dotato di un asse di mandrino rotante ausiliario montato lateralmente.

• Vantaggi: Elabora sia lamiere piane che tubi di base su un unico telaio; riduce le spese in conto capitale iniziali e consente di risparmiare spazio in officina.

• Svantaggi: Velocità di rotazione più basse, caricamento manuale dei tubi, transizioni di configurazione più lunghe tra la modalità lamiera e quella tubolare e maggiore spreco di materiale.

• Ideale per: Officine generiche in cui la lavorazione dei tubi rappresenta meno del 20-30% del carico di lavoro totale.

Applicazioni industriali delle macchine tagliatubi laser industriali

Settore automobilistico e dei trasporti

I produttori utilizzano macchine per il taglio laser di tubi metallici per fabbricare telai, sistemi di scarico, roll-bar e involucri per pacchi batteria di veicoli elettrici (EV). I tagli di precisione garantiscono un accoppiamento perfetto prima della saldatura robotizzata.

Strutture in acciaio e costruzioni edili

Per capriate architettoniche, ponti pedonali e strutture edili, i laser a tubo ad alta potenza tagliano giunti complessi e intersecanti direttamente su colonne strutturali e travi pesanti, sostituendo le lente operazioni di taglio con seghe a nastro e cannelli ossiacetilenici.

Attrezzature per il fitness e mobili in metallo

I mobili e le attrezzature da palestra in metallo a vista richiedono tagli estetici privi di sbavature. I laser a fibra ad alta velocità tagliano fessure, fori e giunzioni a incastro in profili rotondi e ovali, consentendo ai componenti di incastrarsi facilmente prima della saldatura.

Perché scegliere la macchina per il taglio laser di tubi di Aore?

Aore Laser Technology Co., Ltd. è un produttore diretto di macchine laser industriali a fibra. Progettiamo, costruiamo e testiamo ogni macchina nel nostro stabilimento di produzione nello Shandong, in Cina. Vendendo direttamente, senza intermediari, vi offriamo prezzi di fabbrica, un rigoroso controllo di qualità e il supporto completo del produttore.

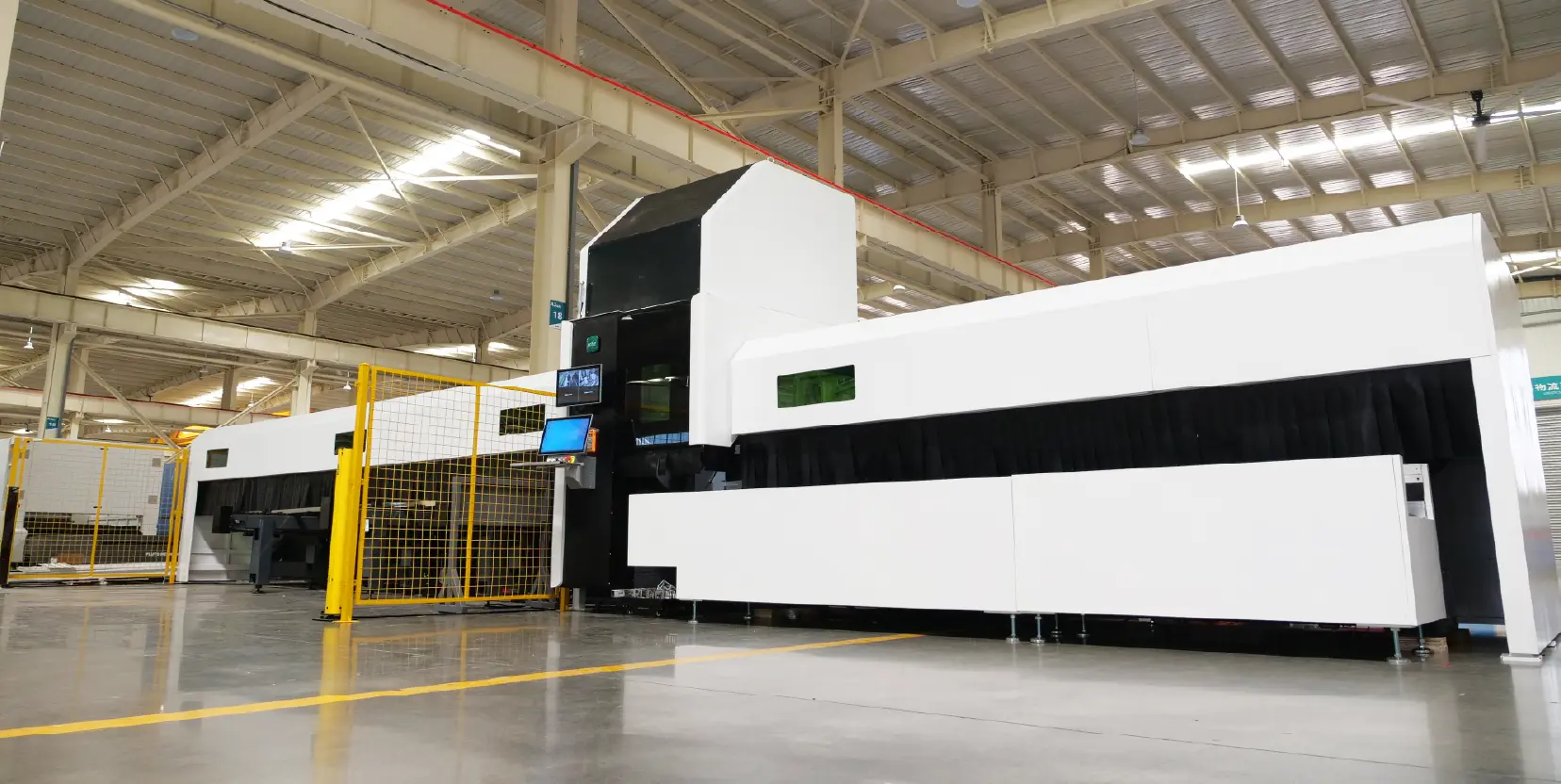

Vantaggi della macchina per il taglio laser di tubi a camera chiusa V36 :

(1)  Ampia gamma di profili e elevata capacità di carico utile

Gestisce tubi con diametri da ⌀15 mm a ⌀240 mm con un carico utile per singolo tubo fino a 300 kg. Taglia facilmente profilati tondi, quadrati, a U, angolari e travi a H/I, con un sistema di smussatura 3D opzionale.

(2)  Mandrino per impieghi gravosi e serraggio rigido

Le ganasce di serraggio incrociate distribuiscono la pressione in modo uniforme, mantenendo i tubi centrati ed eliminando gli errori di allineamento. Grazie alla solida struttura in fusione e alla trasmissione a ingranaggi interna, raggiunge una ripetibilità di ±0,05 mm.

(3)  Protezione completa conforme alla CE e ambiente pulito

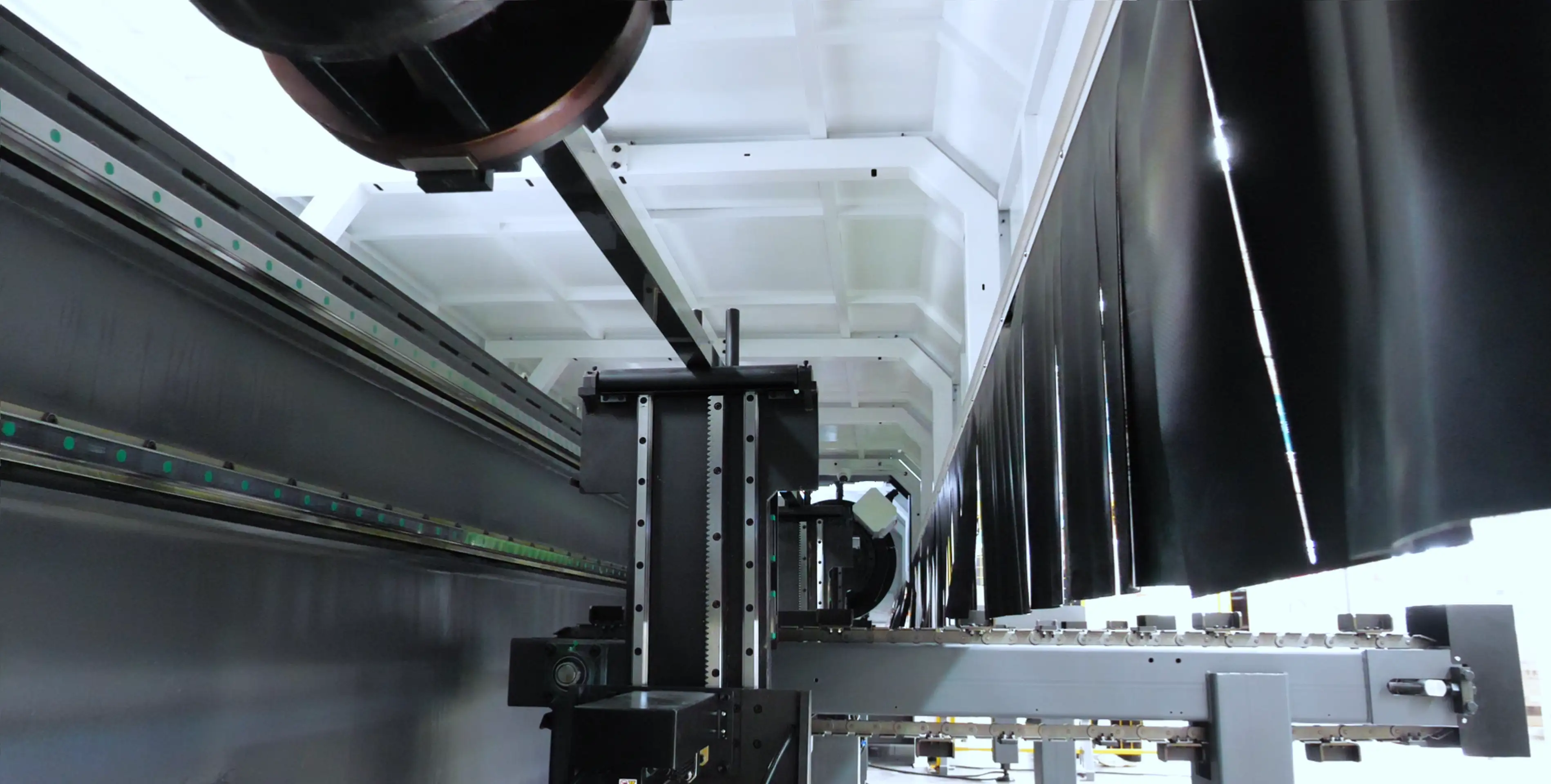

La zona di taglio completamente chiusa isola fumi, scorie e luce laser. È dotata di doppie tende ignifughe, porte con interblocco di sicurezza (arresto automatico all'apertura) e vetro laser OD6+ con certificazione CE.

(4)  Garanzia diretta dalla fabbrica e supporto tecnico globale:

Approfitta della diagnostica remota 24 ore su 24, 7 giorni su 7, dell'assistenza tecnica locale e della rapida spedizione dei pezzi di ricambio, garantendo un elevato tempo di attività delle apparecchiature e il massimo ritorno sull'investimento.

Domande frequenti (FAQ)

• D1: Qual è la principale differenza tra una macchina per il taglio laser di lamiere e una macchina per il taglio laser di tubi?

• Risposta: Le macchine per il taglio laser di lamiere si muovono lungo assi X/Y bidimensionali per le piastre piane, mentre una macchina per il taglio laser di tubi incorpora assi rotanti (mandrini) per tenere, ruotare e alimentare tubi tridimensionali, consentendo tagli complessi come intersezioni, fori e smussi lungo pareti cilindriche.

• D2: Una macchina per il taglio laser di tubi può tagliare profilati in acciaio a U e angolari?

• Risposta: Sì, le moderne macchine tagliatubi laser multifunzionali per metalli, dotate di software di taglio 3D specializzato e mandrini adattivi, possono facilmente lavorare profili aperti come profilati a U, angolari, travi a H e forme personalizzate.

• D3: Quanta materia prima si può risparmiare con la tecnologia zero-tailing?

• Risposta: La tecnologia di asportazione di truciolo zero, utilizzando sistemi a 3 o 4 mandrini, può ridurre gli scarti per tubo da 100-300 mm a quasi 0 mm, consentendo un risparmio annuo fino al 5%-15% sui costi totali delle materie prime.
