Robot di saldatura a 7 assi per binari di terra: estendi la portata e aumenta il ROI
2026-07-25
Un sistema robotizzato di saldatura a 7 assi con guida lineare integra un settimo asse motorizzato (una guida lineare di alta precisione) sotto un braccio robotico articolato standard a 6 assi. Estendendo il raggio operativo dai convenzionali 2-3 metri a oltre 10-30 metri, risolve i problemi di spaziatura e incoerenza qualitativa tipici della saldatura manuale e robotizzata standard su pezzi extra-lunghi (ad esempio, travi in acciaio strutturale, bracci di gru e telai di vagoni ferroviari). Adatto per componenti in acciaio con accesso superiore o laterale aperto nella posizione di saldatura, con spessore della lamiera su un lato da 6 mm a 30 mm. Grazie alla sincronizzazione multi-stazione e al movimento multi-asse ad alta precisione, questo sistema aumenta l'efficienza di saldatura del 50-80%, rappresentando una risorsa fondamentale ad alto ROI per l'automazione della produzione pesante.
1. Che cos'è un robot di saldatura a 7 assi per binari di terra?
Nell'automazione industriale moderna, i robot di saldatura articolati a 6 assi standard offrono un'elevata manovrabilità, ma il loro spazio di lavoro è strettamente limitato dalla portata del braccio (in genere tra 1,4 m e 3,1 m). Quando si fabbricano componenti pesanti di grandi dimensioni o allungati, un singolo robot a 6 assi non può coprire l'intero percorso di saldatura in un'unica operazione.

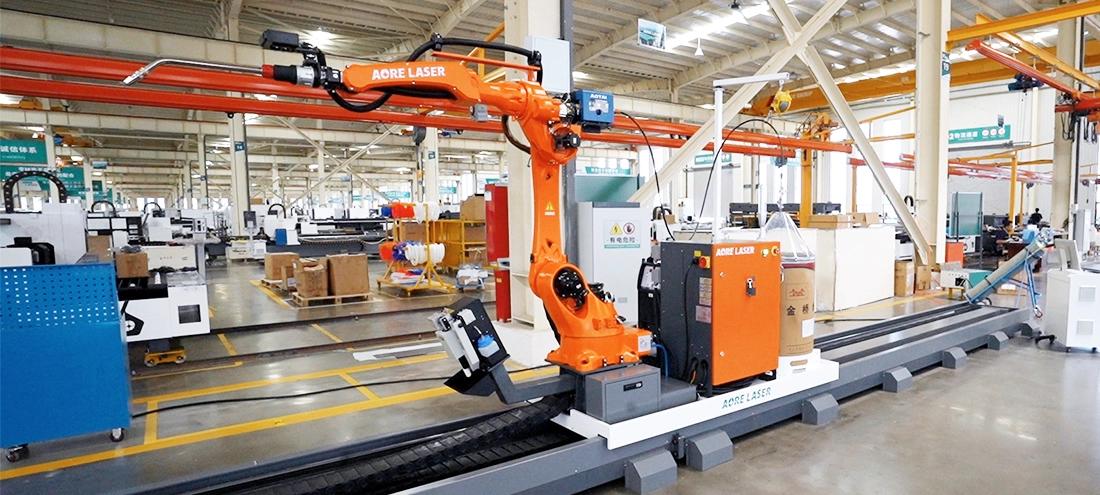

Il sistema robotizzato di saldatura su rotaia a 7 assi (noto anche come sistema di binari lineari a 7 assi montato a terra) supera questa limitazione di portata. È composto da quattro moduli integrati:
Braccio robotico articolato a 6 assi: gestisce l'orientamento della torcia, l'accoppiamento di giunzioni complesse e il controllo preciso della micro-traiettoria.
Settimo asse di terra (sistema di binari lineari): funge da base mobile per il robot. Realizzato con un basamento in acciaio saldato ad alta rigidità, guide lineari di precisione e un robusto sistema di trasmissione a cremagliera e pignone, consente traslazioni di grande ampiezza lungo l'asse X.
Pacchetto Saldatura ed Esecuzione: Integra un alimentatore di saldatura ad alte prestazioni (MIG/MAG, TIG o Laser/Ibrido), una stazione automatizzata di pulizia della torcia e taglio del filo e una torcia raffreddata ad acqua.
Unità di controllo centrale: supporta l'importazione di modelli CAD 3D e la programmazione offline (OLP). L'unità genera automaticamente i percorsi utensile, estrae i cordoni di saldatura e adatta i parametri di processo con un solo clic. Il tracciamento dell'arco in tempo reale garantisce la coerenza della saldatura, consentendo al contempo una distribuzione flessibile degli operatori.
2. Tre vantaggi principali dei robot di saldatura a 7 assi
2.1. Espansione illimitata in lunghezza e saldature lunghe senza giunture
I metodi tradizionali per la lavorazione di pezzi di lunghezza superiore a 10 metri si basano sul riposizionamento manuale o sull'utilizzo di più robot fissi, causando difetti di saldatura come interruzioni dell'arco, inclusioni di scorie e mancanza di fusione nei giunti di sezione. Una saldatrice a 7 assi offre lunghezze di tracciamento personalizzabili per adattarsi alle dimensioni dell'impianto, consentendo saldature continue in un'unica passata anche su strutture di grandi dimensioni.
2.2. Flusso di lavoro parallelo multi-stazione (un operatore per più zone di lavoro)
Per massimizzare l'utilizzo delle attrezzature, il sistema gestisce simultaneamente più pezzi in un'unica configurazione, generando istantaneamente i percorsi di saldatura per una lavorazione ininterrotta:
Assegnazione sequenziale delle stazioni: divide la lunghezza lineare del binario in 2-4 zone di lavoro indipendenti (Stazione A, Stazione B, Stazione C).
Efficienza in parallelo: mentre il robot salda automaticamente alla stazione A, l'operatore carica, allinea e blocca il componente successivo alla stazione B.
Zero tempi di inattività delle macchine: elimina i tempi di attesa durante le operazioni manuali di carico e scarico, portando l'efficienza complessiva delle apparecchiature (OEE) a oltre l'85%.
2.3. Tracciamento adattivo ad alta precisione e abbinamento automatizzato dei processi
Adattabilità alla tolleranza di assemblaggio: il tracciamento di precisione gestisce tolleranze di assemblaggio fino a ±25 mm. Le molteplici modalità di scansione si adattano a diverse geometrie di giunzione (testa a testa, sovrapposizione, raccordo, ecc.).
Velocità di spostamento: 40 m/min
Ripetibilità: entro ±0,05 mm a ±0,1 mm.

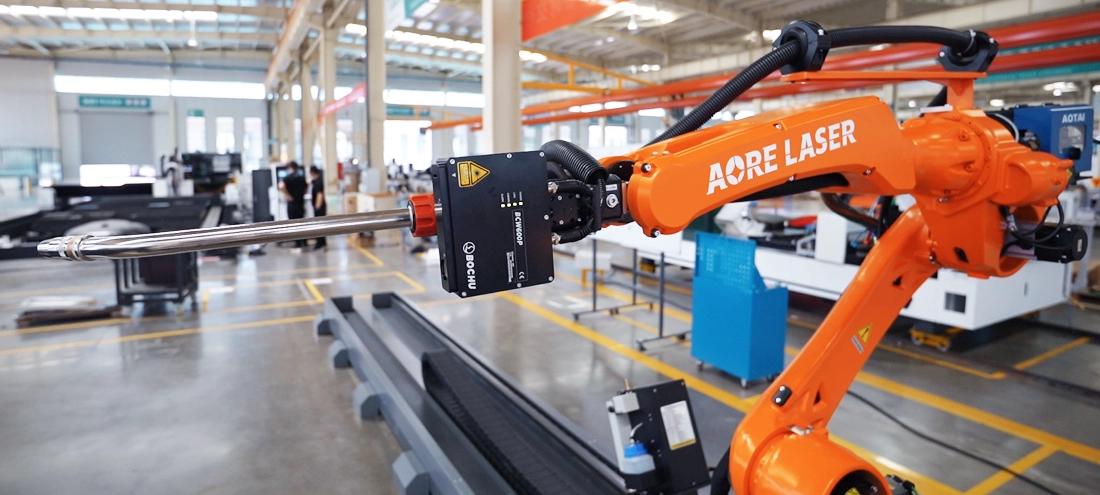

3. Che ne dite dei robot di saldatura laser Aore ?

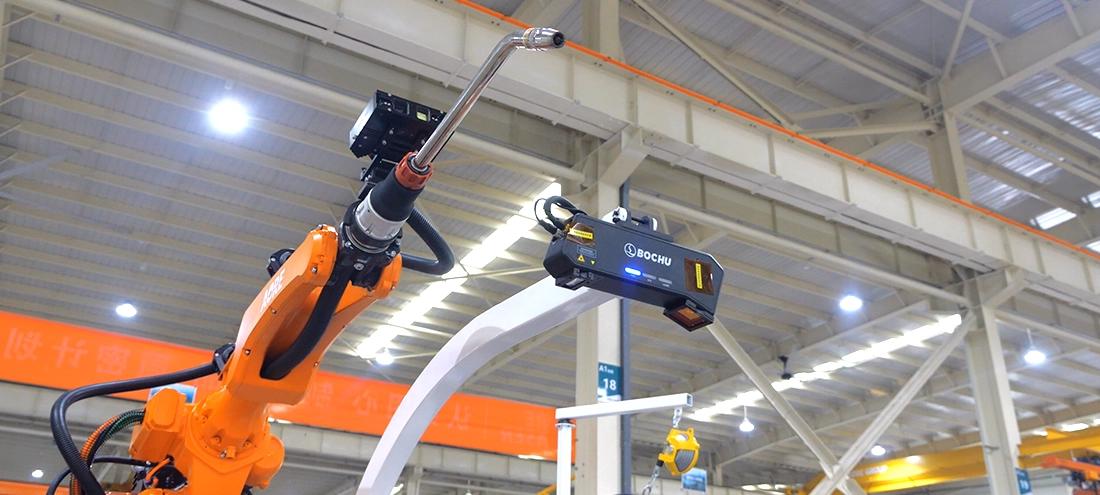

La workstation intelligente Aore Laser A-W7 è dotata del sistema di saldatura senza stecca di Bochu e del sistema di ricerca del cordone di saldatura ad ampio campo visivo di Bochu. Importa direttamente file di modelli 3D da Tekla, SOLIDWORKS o UG, adatta i parametri del processo di saldatura, identifica automaticamente la posizione precisa del cordone e genera il processo di saldatura ottimizzato per l'esecuzione. L'asse di traslazione a binario sul pavimento aumenta l'adattabilità alla lunghezza del pezzo e il robot può lavorare in coordinamento con il binario per saldare cordoni lunghi in un'unica passata.
Un riduttore rinforzato con un elevato rapporto di riduzione migliora la precisione del controllo.
La struttura cava sull'asse 4 utilizza cuscinetti a doppio contatto angolare al posto delle strutture convenzionali, migliorando la rigidità del supporto del giunto.
Gli assi 4 e 6 sono dotati di meccanismi dedicati per la regolazione del gioco degli ingranaggi, al fine di garantire una maggiore precisione delle giunzioni.
Il polso è stato riprogettato con una struttura a forma di U per una maggiore rigidità.
La speciale struttura di riduzione del rumore sul polso garantisce una rumorosità di funzionamento inferiore.
Le caratteristiche sopra descritte migliorano significativamente la stabilità del movimento del robot di saldatura a braccio esteso, mentre il polso accorciato ne aumenta la flessibilità.
4. Domande frequenti (FAQ)
D1: Il settimo asse può muoversi contemporaneamente alla saldatura del braccio robotico?
A: Sì. Il settimo asse funziona come un asse servoassistito completamente sincronizzato. Il controller principale regola automaticamente la velocità di traslazione in modo che la torcia di saldatura mantenga una velocità e un angolo costanti rispetto al giunto, anche durante lo spostamento lungo la guida.
D2: Qual è la precisione di posizionamento tipica dei robot di saldatura A-W7?
A: I robot di saldatura A-W7 di alta qualità, che utilizzano azionamenti a cremagliera elicoidale e guide lineari, offrono una ripetibilità di ±0,05 mm, che soddisfa pienamente i rigorosi standard di saldatura industriale.
D3: Quali sono le differenze tra una saldatrice a binario fisso e una saldatrice a portale aereo?
A: I robot di saldatura a 7 assi sono più semplici da installare, costano meno e offrono un'elevata stabilità. I portali a ponte sono preferibili quando lo spazio a terra è limitato o quando le gru a ponte pesanti necessitano di un accesso al pavimento senza ostacoli.
5. Riepilogo
Un sistema robotizzato di saldatura a 7 assi risolve i limiti di portata fisica dei robot industriali standard. Combinando un braccio a 6 assi con una base lineare a lunga corsa, le aziende di carpenteria metallica pesante possono ottenere una qualità di saldatura costante, ridurre la dipendenza dalla manodopera e aumentare significativamente la produzione giornaliera.
