Cos'è una piegatrice? - Guida all'acquisto di una pressa piegatrice

Che cos'è una piegatrice?

Una piegatrice è un tipo di attrezzatura industriale che utilizza forze meccaniche, idrauliche o elettriche per piegare e modellare lamiere, piastre spesse, tubi o profilati strutturali in angoli e forme specifici.

Una piegatrice è la stessa cosa di una pressa piegatrice?

Non esattamente. "Piegatrice" è un termine generico che indica tutti i tipi di macchine piegatrici per metalli; "Pressa piegatrice" si riferisce invece a un tipo specifico di piegatrice che utilizza una matrice superiore e una inferiore per eseguire la stampatura e la piegatura lineare della lamiera.

Macchine piegatrici: queste includono presse piegatrici per lamiera, macchine piegatubi, macchine piegatrici a rulli e piegatrici per pannelli.

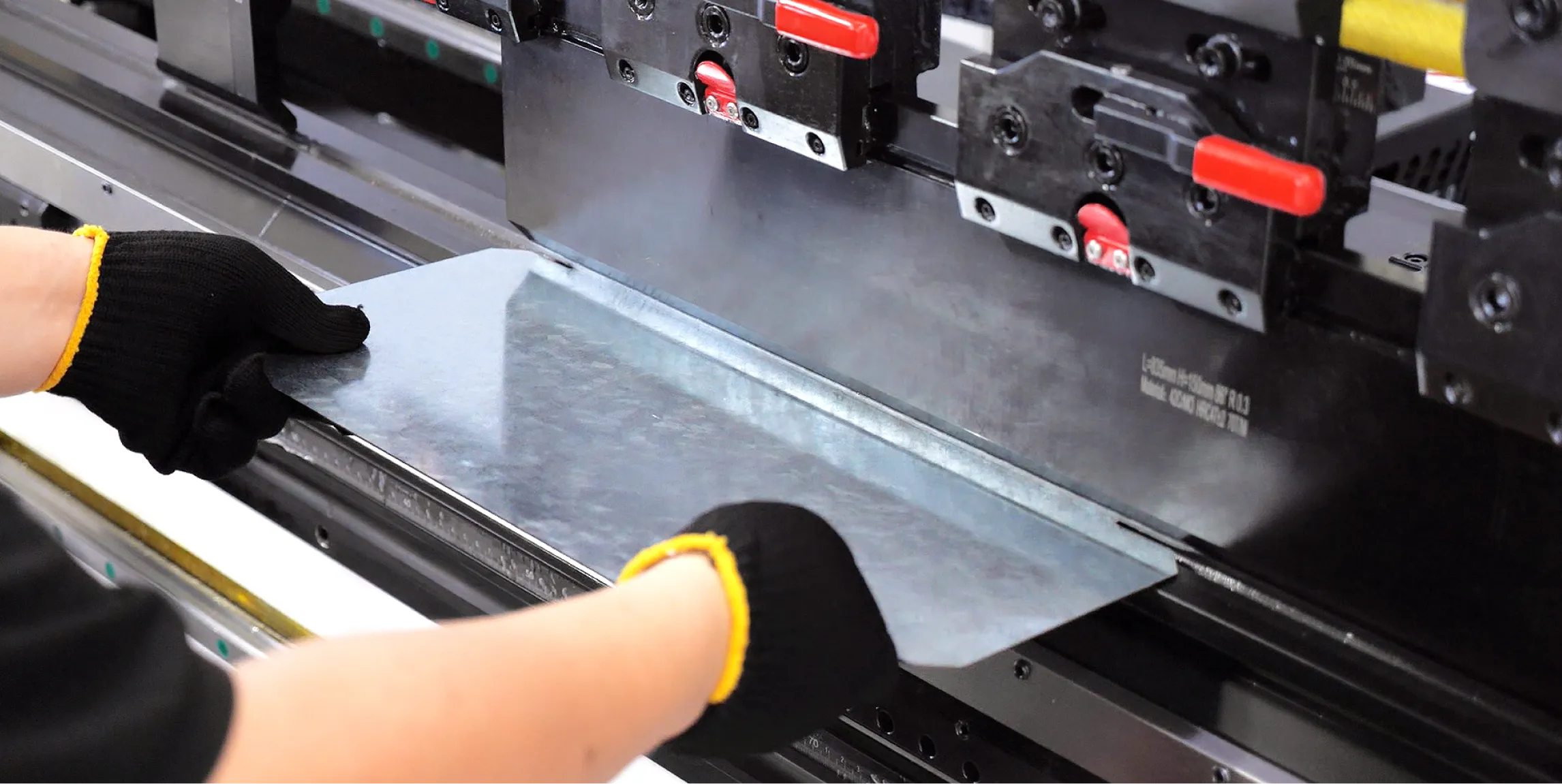

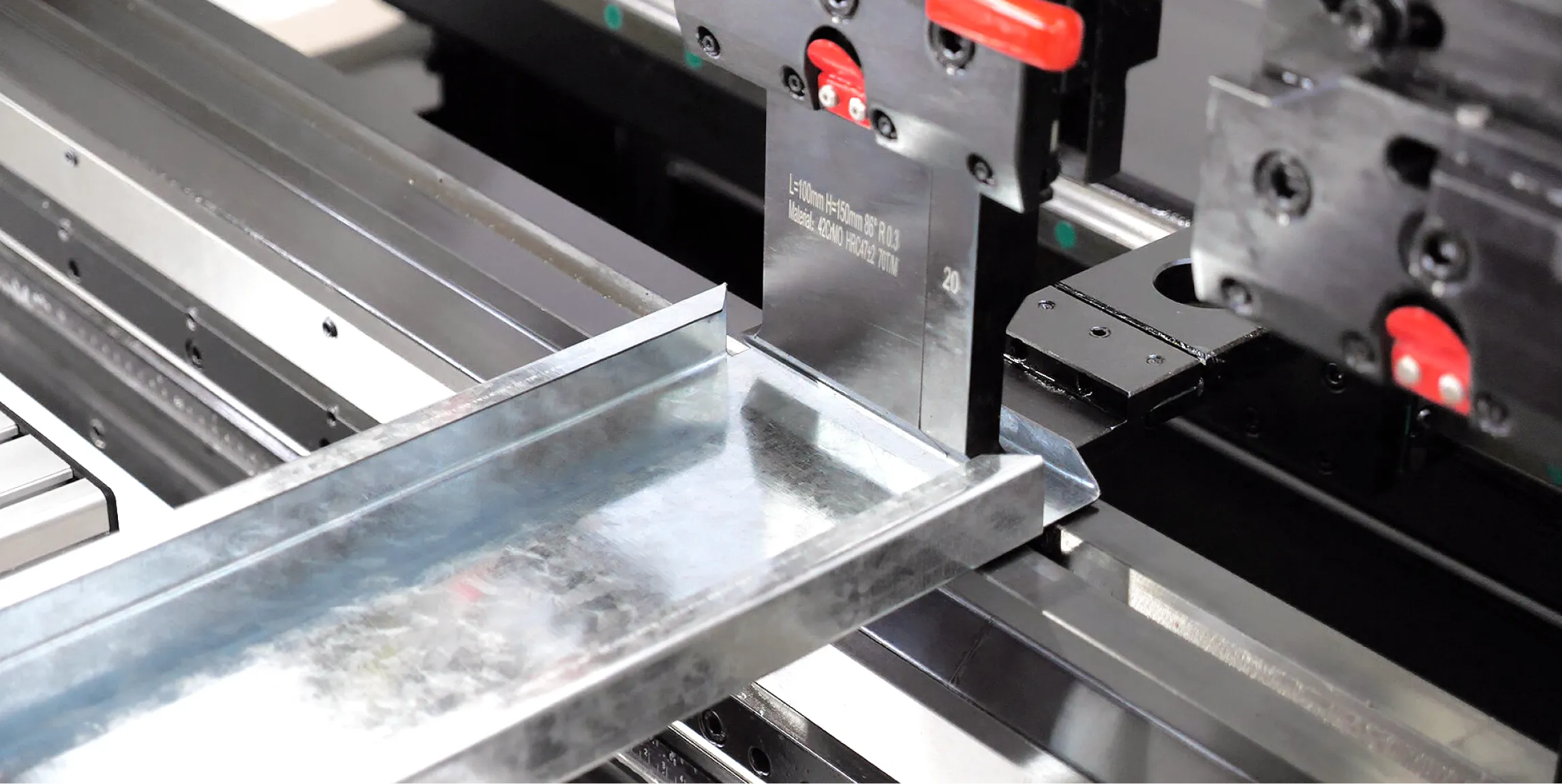

Pressa piegatrice (macchina per piegare lamiere) : una macchina utensile che utilizza matrici superiore e inferiore per applicare pressione alle lamiere metalliche, provocandone la deformazione plastica per ottenere angoli e forme specifici;

Funzione principale: trasformare lamiere metalliche piane in vari componenti strutturali tridimensionali.

Quali sono i diversi tipi di piegatrici?

In base al pezzo da lavorare e al metodo di azionamento, le piegatrici si classificano come segue:

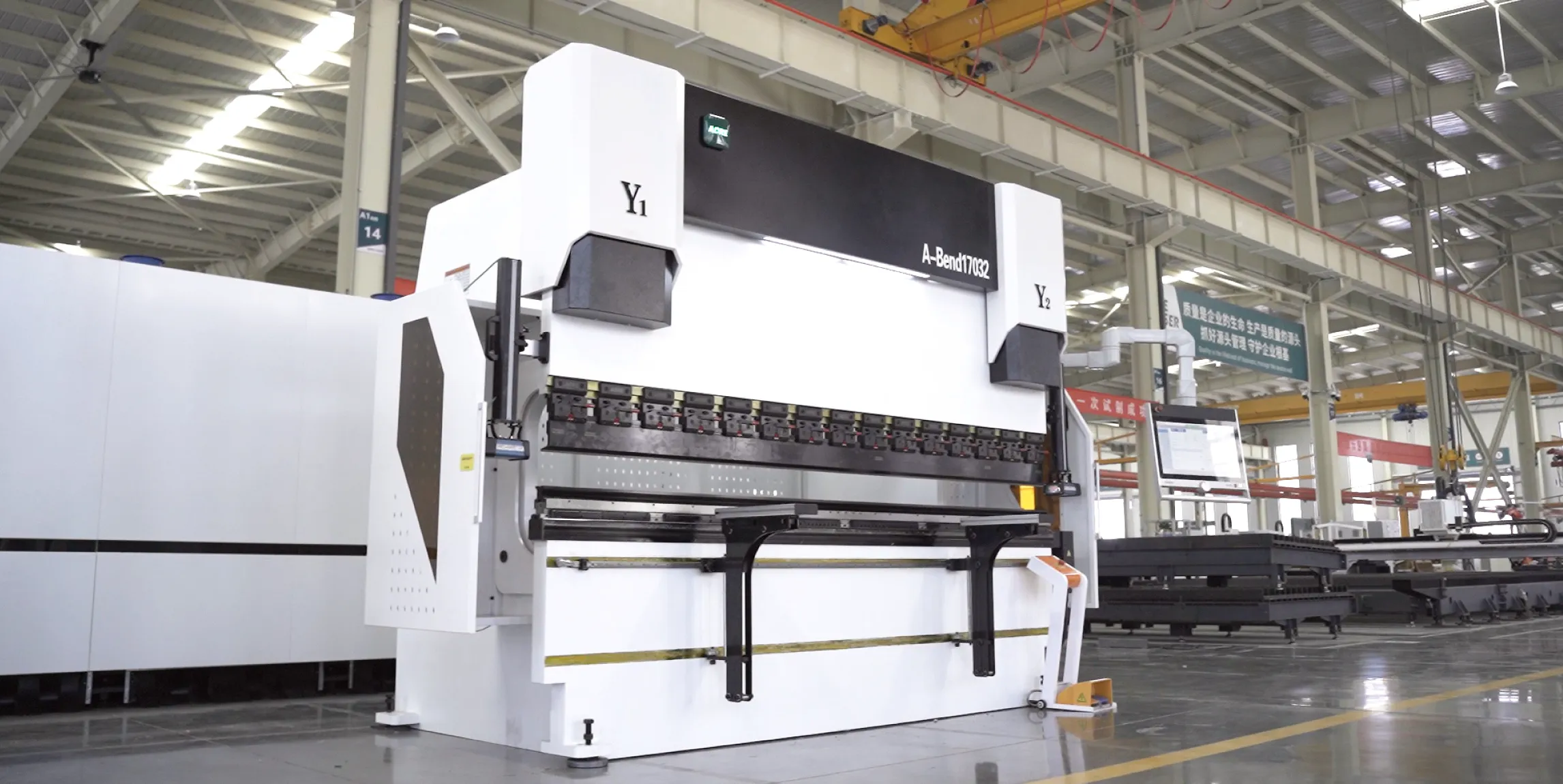

Ad esempio, la pressa piegatrice CNC elettroidraulica Aore Laser A-Bend , progettata specificamente per la movimentazione automatizzata e la produzione ripetitiva di componenti per mobili, pannelli per porte e parti in lamiera simili.

Quali materiali può lavorare una pressa piegatrice elettroidraulica a controllo numerico?

Le piegatrici possono lavorare la maggior parte delle lamiere di metalli e leghe duttili, come l'acciaio al carbonio/zincato, l'acciaio inossidabile e le leghe di alluminio.

Per materiali diversi, il tonnellaggio di flessione e la compensazione del ritorno elastico devono essere regolati in base alla loro resistenza allo snervamento:

Acciaio al carbonio (acciaio dolce): il materiale più comune per la lavorazione; è facile da formare e presenta un ritorno elastico minimo.

Acciaio inossidabile: elevata durezza e resistenza alla trazione; il tonnellaggio richiesto per la piegatura è in genere 1,5-2 volte superiore a quello dell'acciaio al carbonio e il ritorno elastico è più pronunciato.

Alluminio e leghe di alluminio: buona duttilità ma soggetti a cricche superficiali; in genere richiedono una scanalatura a V inferiore più ampia.

Acciai ad alta resistenza e leghe di titanio: utilizzati in macchinari pesanti e applicazioni aerospaziali; richiedono stampi estremamente resistenti e in grado di sopportare carichi elevatissimi.

Quali sono le applicazioni di una pressa piegatrice?

Le presse piegatrici sono utilizzate praticamente in tutti i settori della lavorazione dei metalli:

Produzione di componenti elettrici e mobili: armadi, quadri di distribuzione elettrica, rack per server, canalizzazioni per impianti di climatizzazione e alloggiamenti per condizionatori.

Trasporti e produzione automobilistica: componenti strutturali della carrozzeria, carrozzerie per autocarri, interni per il trasporto ferroviario e componenti del telaio.

Strutture architettoniche in lamiera e acciaio: cabine ascensore, facciate continue metalliche, telai di porte e finestre e pannelli per soffitti.

Industria pesante e macchinari: bracci per macchine edili, alloggiamenti per attrezzature agricole e componenti strutturali per serbatoi di stoccaggio del petrolio.

Come scegliere la piegatrice giusta ?

Per scegliere una pressa piegatrice adatta, è possibile fare riferimento ai seguenti sette criteri:

1. Definire i parametri di lavorazione della piegatrice

Materiali da lavorare: acciaio al carbonio, acciaio inossidabile, alluminio, rame, ecc.;

Spessore del materiale: spessori massimo e minimo;

Lunghezza massima di piegatura: la lunghezza massima a cui il pezzo deve essere piegato;

Angolo di piegatura e requisiti di precisione;

Dimensioni del lotto e tipologie di prodotto.

Questi parametri determinano direttamente il tonnellaggio della pressa, la lunghezza del piano di lavoro e il metodo di controllo.

2. Determinare il tonnellaggio della pressa piegatrice:

Calcolare la pressione necessaria in base allo spessore massimo della lamiera, alla resistenza alla trazione del materiale e alla lunghezza massima di piegatura.

3. Determinare la lunghezza di piegatura:

La lunghezza del piano di lavoro della macchina deve essere maggiore o uguale al lato più lungo del foglio da lavorare.

4. Selezionare la modalità di azionamento e la precisione di controllo:

Componenti strutturali semplici / budget limitato: pressa piegatrice idraulica standard ad asse di torsione;

Alta precisione, angoli multipli, pezzi complessi: pressa piegatrice CNC elettroidraulica; ad esempio, la Aore Laser A-Bend utilizza un sistema CNC ad alta precisione e un avanzato servomotore idraulico bidirezionale per gestire facilmente le esigenze di piegatura che coinvolgono angoli multipli e un'elevata ripetibilità.

5. Numero di assi CNC:

Modelli avanzati: 4+1 assi (con un asse R aggiuntivo per il movimento di arresto verticale);

Modelli complessi: 6+1 o 8+1 assi (controllo indipendente di più assi come Z1, Z2, X1 e X2, adatto per piegatura a più stadi).

6. Profondità della gola della pressa piegatrice servoidraulica

Profondità della gola = la distanza tra il pistone e il lato interno della colonna della macchina.

Per contenitori standard: 300 mm sono sufficienti.

Per scatole profonde e pezzi di grandi dimensioni: è necessaria una profondità di gola elevata, pari a 400-450 mm.

Se la profondità della gola è insufficiente, il pezzo non può entrare, rendendo impossibile la lavorazione.

7. Marchio e servizio post-vendita

Le piegatrici sono attrezzature pesanti; a prescindere dalla qualità della macchina, un servizio post-vendita inadeguato può causare problemi significativi. È necessario verificare se il produttore ha scorte disponibili o la capacità di effettuare consegne rapide; se offre servizi di installazione, collaudo e formazione per gli operatori; e la qualità dell'attrezzatura, lo spessore delle lamiere d'acciaio e le marche dei componenti idraulici.

Le presse piegatrici servoassistite elettroidrauliche di piccoli produttori possono essere più economiche, ma se il produttore fallisce o non si riesce a trovare nessuno che le ripari, alla fine diventeranno essenzialmente rottami metallici.

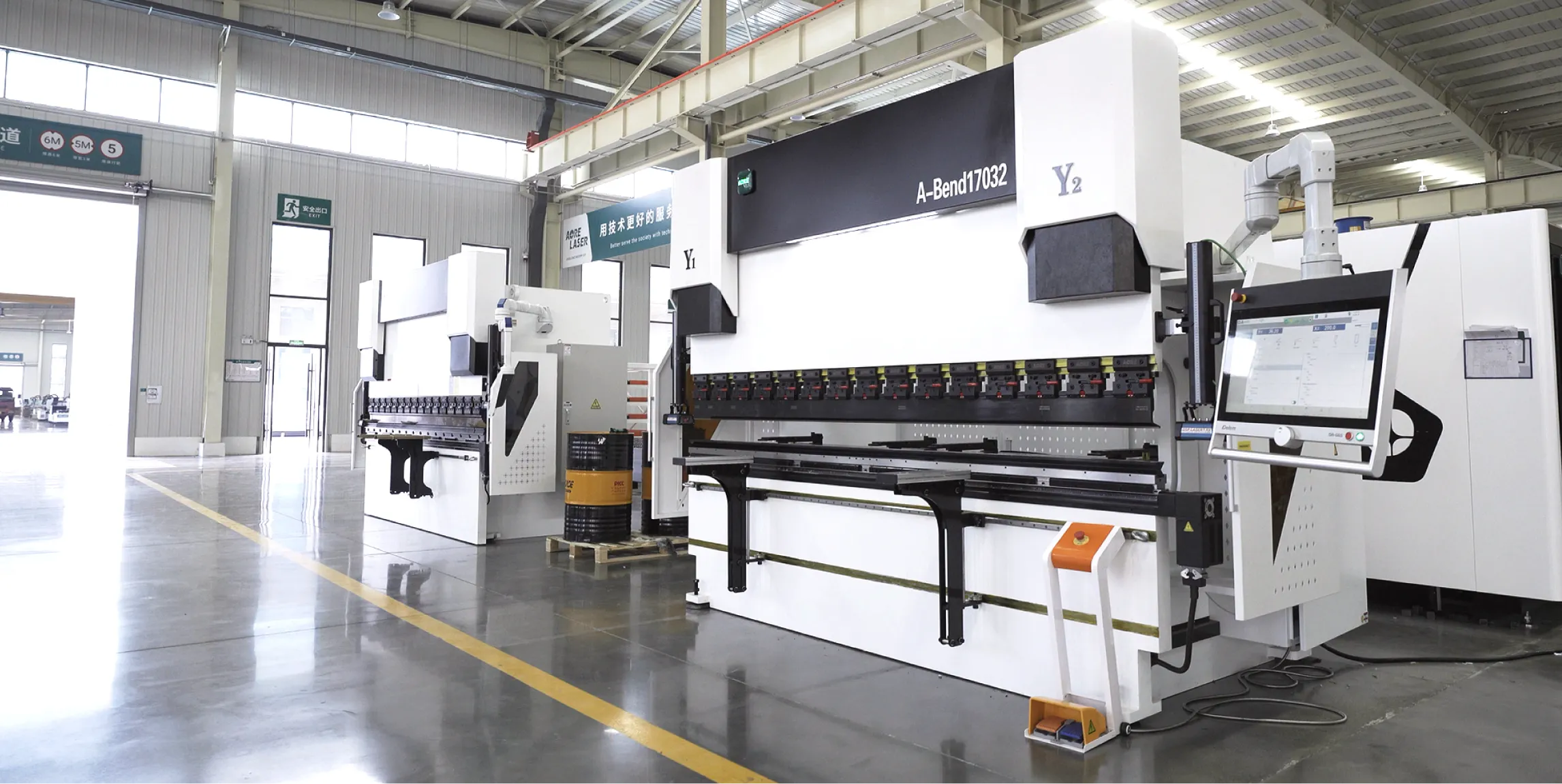

Soluzione di pressa piegatrice per lamiera CNC elettroidraulica Aore Laser

In qualità di fornitore professionale di attrezzature industriali per la lavorazione della lamiera, le presse piegatrici elettroidrauliche a controllo numerico per lamiera che sviluppiamo e produciamo sono specificamente progettate per applicazioni di produzione moderne ad alta precisione e per impieghi gravosi:

Il sistema CNC utilizza il sistema di controllo touchscreen di ultima generazione del marchio di fama internazionale Delem, offrendo una soluzione moderna, integrata e multifunzionale per la pressa piegatrice.

Compensazione della deflessione meccanica: il tavolo di compensazione meccanica è costituito da blocchi a cuneo lavorati e trattati termicamente in modo univoco. La compensazione dello spostamento relativo per ciascun set di blocchi a cuneo è progettata in base alla deformazione delle travi superiore e inferiore sotto i carichi operativi.

Sistema idraulico: un set completo di componenti Rexroth importati dalla Germania, che utilizza il sistema di controllo sincrono servo-idraulico più avanzato. Il sistema idraulico a tre sezioni garantisce un'elevata precisione sincrona, mentre le guarnizioni dei cilindri, di marchi di fama internazionale, offrono eccellenti prestazioni di tenuta e una lunga durata.

Dispositivo di supporto anteriore del materiale: il telaio di supporto anteriore del materiale è sostenuto da rulli che scorrono su guide lineari sull'asse Z. Può essere spostato manualmente nella posizione appropriata e fissato in base alla lunghezza del pezzo. Il telaio di supporto è regolabile sia in orizzontale che in verticale.

Protezione laser di sicurezza (opzionale): sistema attivo di protezione delle mani. Proietta un piano di sicurezza laser invisibile tra il pistone e la matrice. Se la mano di un operatore (o qualsiasi oggetto estraneo) entra nella zona di pericolo, il sistema costringe il pistone ad arrestare il suo movimento verso il basso o addirittura a invertirne la direzione in pochi millisecondi, prevenendo direttamente lesioni da schiacciamento.

Domande frequenti

D1: Qual è il principale vantaggio del controllo indipendente Y1/Y2 nelle presse piegatrici elettroidrauliche?

In una pressa piegatrice CNC elettroidraulica, Y1 e Y2 rappresentano gli assi di azionamento indipendenti dei cilindri idraulici sinistro e destro. Encoder lineari ad alta precisione sono installati su entrambi i lati per fornire un feedback di posizione, e il sistema CNC regola in modo indipendente il flusso dell'olio su ciascun lato tramite servovalvole elettroidrauliche con una frequenza misurata in millisecondi. Questo controllo a circuito chiuso garantisce che il pistone rimanga perfettamente livellato e sincronizzato anche durante la piegatura decentrata su un solo lato o la lavorazione di lamiere lunghe, raggiungendo una precisione di lavorazione di ±0,01.

D2: Come funziona il sistema CNC Crown su una pressa piegatrice?

Durante la piegatura di lamiere di grande tonnellaggio o di grandi dimensioni, il pistone e il piano di lavoro subiscono una deformazione elastica, flettendosi verso l'esterno a causa della forza applicata, con conseguente angolo di piegatura maggiore al centro del pezzo e angoli minori alle estremità. Il sistema di compensazione della flessione CNC (Crown System) utilizza il sistema di controllo CNC per calcolare automaticamente l'entità della deformazione in base allo spessore, alla lunghezza e al materiale della lamiera. Successivamente, aziona più serie di cunei inclinati all'interno del piano di lavoro per creare una leggera sporgenza opposta, compensando la deformazione causata dalla forza applicata e garantendo angoli uniformi lungo tutta la lunghezza.

D3: Come scelgo la pressa piegatrice giusta?

In base al settore di appartenenza, al materiale del pezzo, allo spessore massimo di piegatura e alla lunghezza massima del pezzo, è possibile determinare la lunghezza di piegatura e il tonnellaggio necessari. È inoltre possibile fornire al produttore i disegni del modello del pezzo per finalizzare il modello della pressa piegatrice.
