Applicazioni delle macchine per il taglio laser - Industria manifatturiera di macchinari

Il settore della produzione di macchinari sta attraversando una profonda trasformazione: le dimensioni dei lotti di produzione si stanno riducendo, le strutture diventano più complesse, eppure i cicli di consegna si accorciano.

In questo contesto, le carenze dei metodi di taglio tradizionali diventano sempre più evidenti.

Ad esempio, sebbene il taglio a fiamma e il taglio al plasma siano adatti a materiali di diverso spessore, presentano diverse problematiche comuni:

La precisione del taglio è incoerente e richiede successive operazioni di rettifica o lavorazione meccanica per essere corretta.

I processi sono frammentati e richiedono operazioni secondarie come la foratura e la rifilatura dopo la tranciatura.

L'eccessivo ricorso a stampi o attrezzature ostacola la produzione di molteplici varietà di prodotti.

Questi problemi raramente si presentano isolatamente; al contrario, si sommano influenzando i tempi del ciclo produttivo, il coordinamento dei processi e le tempistiche di consegna finali.

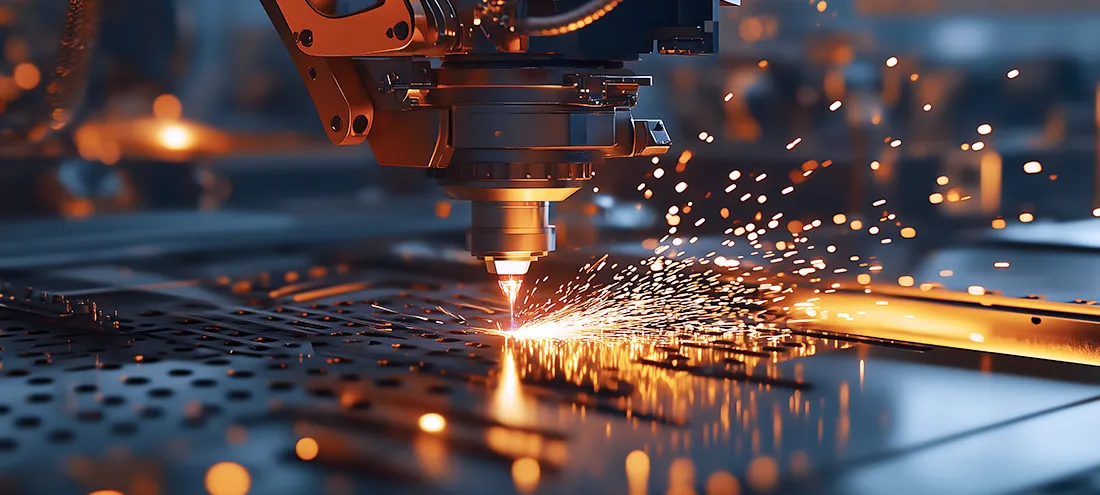

Il vantaggio del taglio laser risiede nel consolidamento delle operazioni di lavorazione, precedentemente distribuite su più fasi, nella fase di "tranciatura", riducendo così i passaggi intermedi e migliorando l'efficienza complessiva della produzione.

Quali sono le applicazioni delle macchine da taglio laser CNC  nell'industria della produzione di macchinari?

1. Lavorazione della lamiera per involucri di macchine utensili e attrezzature (lamiere sottili)

I componenti in lamiera, come ad esempio i rivestimenti e le coperture protettive per macchine utensili, richiedono in genere un'elevata uniformità dimensionale e una precisione di assemblaggio.

Le sfide dei processi di stampaggio includono:

Dipendenza dagli stampi, con conseguenti lunghi cicli di sviluppo;

Incompatibilità con piccoli lotti o frequenti cambi di modello;

I vantaggi del taglio laser includono:

Non necessita di stampi, il che lo rende adatto alla produzione ad alta varietà;

Elevata precisione nel posizionamento dei fori, che facilita le successive operazioni di piegatura e assemblaggio;

Qualità costante del bordo tagliato, che consente di passare direttamente al processo di verniciatura;

Nella produzione effettiva, può accelerare significativamente i tempi di risposta della ricerca e sviluppo.

2. Taglio di componenti e staffe della trasmissione (parti prodotte in serie)

Questi componenti (come piastre di montaggio e connettori) hanno in genere un basso valore unitario, ma vengono prodotti in grandi quantità, con i costi dei materiali e della tranciatura che rappresentano una parte significativa delle spese totali.

L'approccio di ottimizzazione per il taglio laser di solito inizia con l'utilizzo del materiale:

Ottimizzare l'utilizzo dei fogli tramite l'ottimizzazione del taglio e il taglio a bordo comune.

Mescola più componenti in un unico layout per ridurre gli sprechi di materiale dovuti ai bordi di scarto.

In condizioni appropriate, in cui il diametro del foro corrisponde allo spessore della lamiera, il taglio laser può gestire anche fori di piccole dimensioni e contorni complessi, eliminando così le operazioni di foratura e fresatura.

Ciò migliora l'utilizzo del materiale e riduce le perdite dirette dovute agli scarti. Una volta ottimizzato il flusso di lavoro, combinato con un sistema automatizzato di carico/scarico, consente a un singolo operatore di supervisionare più macchine e di ottenere una produzione continua.

Grazie a volumi di ordini stabili, si contribuisce a migliorare l'utilizzo delle attrezzature e ciò si traduce in una produzione più costante per unità di tempo.

3. Lavorazione di componenti strutturali per macchinari edili (lamiere di medio-alto spessore)

I componenti strutturali delle macchine edili sono in genere realizzati in acciaio al carbonio di spessore compreso tra 10 e 25 mm e presentano numerosi fori di montaggio e contorni irregolari.

Quando si utilizza il taglio a fiamma tradizionale, i problemi principali sono:

Precisione insufficiente nel posizionamento dei fori, che richiede una seconda foratura;

Bordi tagliati in modo approssimativo, che richiedono la molatura prima della saldatura;

I miglioramenti offerti dal taglio laser in questo scenario sono particolarmente evidenti nei risultati della lavorazione:

Per piastre di spessore medio-sottile, è possibile ottenere un'elevata uniformità nella posizione dei fori.

La qualità del bordo di taglio è più stabile, riducendo la necessità di molatura e finitura prima della saldatura.

Contorni complessi e schemi di foratura possono essere realizzati in un'unica passata, riducendo le fasi di lavorazione successive.

Grazie al minor numero di fasi di post-elaborazione, il tempo complessivo del ciclo di lavorazione è in genere più breve rispetto a quello del taglio tradizionale a fiamma o al plasma.

4. Tranciatura di macchinari pesanti: lamiere spesse e pezzi di grandi dimensioni

In settori come quello delle strutture in acciaio e dei macchinari per l'industria mineraria, la lavorazione di lamiere spesse e pezzi di grandi dimensioni è una fase critica.

I principali problemi del taglio a fiamma tradizionale includono: elevato apporto di calore, che porta a deformazioni, e scarsa uniformità di taglio.

Grazie al progresso dei laser ad alta potenza, il taglio a fiamma tradizionale è già stato sostituito in alcune applicazioni su lamiere di medio-alto spessore.

In termini pratici, ciò si traduce in:

Un processo di taglio più stabile per contorni complessi o lavorazioni continue.

Una zona termicamente alterata più piccola, che riduce la necessità di raddrizzamento;

Maggiore uniformità nella produzione in lotti;

Per le lastre di grandi dimensioni (ad esempio, oltre 6 metri), le apparecchiature di grande formato possono ridurre la necessità di giunzioni e riposizionamenti ripetuti, migliorando così l'efficienza complessiva del processo.

Quali vantaggi offrono le macchine per il taglio laser a fibra ?

1. Tempi di consegna più brevi

L'impatto del taglio laser va oltre la velocità e comprende cambiamenti nell'organizzazione della produzione.

Non è necessario lo sviluppo di muffe.

Cambi di prodotto rapidi;

Meno processi intermedi;

Negli ambienti con ordini eterogenei, i programmi di produzione sono più facili da adattare e la capacità di rispondere agli ordini urgenti risulta notevolmente migliorata.

2. Riduzione dei costi complessivi di produzione

I vantaggi in termini di costi del taglio laser derivano principalmente da due aspetti:

Utilizzo del materiale: grazie all'ottimizzazione del nesting e al taglio dei bordi comuni, si migliora l'utilizzo della lamiera, riducendo direttamente i costi del materiale.

Costi di manodopera e di processo: Riduzione delle operazioni di post-elaborazione come la molatura e la foratura; minore dipendenza da operatori specializzati, con conseguente maggiore flessibilità del personale; i sistemi automatizzati riducono al minimo l'intervento manuale.

Nel loro insieme, questi fattori rendono i costi di produzione complessivi più gestibili.

3. Migliorare la qualità e la coerenza del prodotto

Nella produzione di massa, la stabilità è più importante della precisione del singolo taglio.

I vantaggi del taglio laser includono:

Elevata uniformità dimensionale, che riduce le regolazioni di assemblaggio;

Qualità di taglio stabile, che facilita la saldatura;

Elevato livello di automazione, che riduce al minimo l'errore umano;

Il risultato è un tasso di rilavorazione inferiore e un processo produttivo più controllabile.

Soluzioni di taglio laser per l'industria della produzione di macchinari

Quando si passa dalla lavorazione di lamiere standard a piastre di medio-alto spessore o a grandi componenti strutturali, le capacità delle attrezzature diventano un fattore critico.

Ad esempio, nella lavorazione di macchinari edili o componenti strutturali in acciaio, le sfide più comuni includono:

Piastre di grandi dimensioni che richiedono molteplici operazioni di posizionamento

Accumulo di zone termicamente alterate durante il taglio di lamiere spesse

Elevati requisiti di uniformità per la produzione in lotti

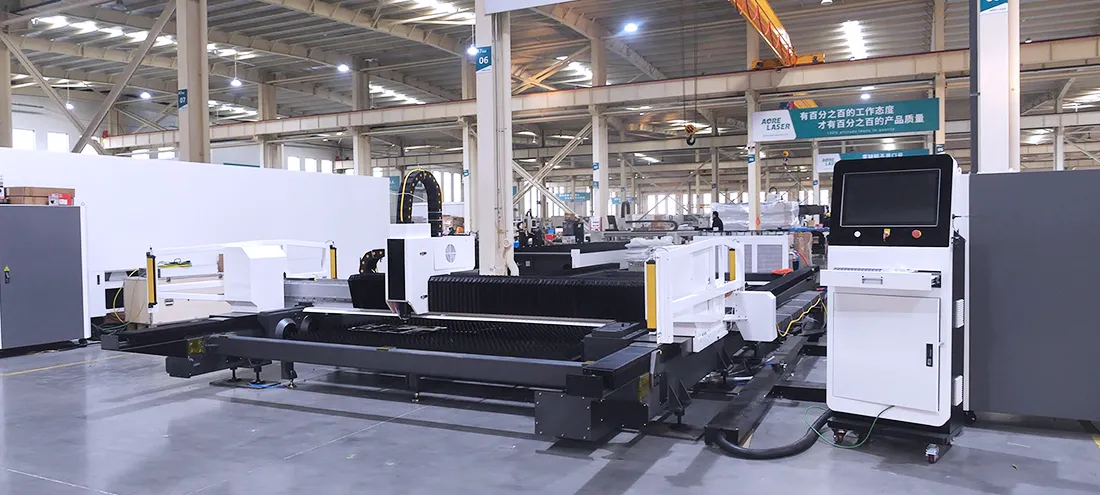

In queste condizioni, le apparecchiature devono offrire simultaneamente: un'area di lavorazione sufficiente, una capacità di taglio stabile di lamiere spesse e una stabilità strutturale per un funzionamento prolungato. Prendendo come esempio un'apparecchiatura come la GR, progettata per la lavorazione di grandi formati e lamiere spesse, la sua progettazione è orientata a scenari di produzione gravosi:

La lavorazione di grande formato riduce la necessità di giunzione dei pannelli e di riposizionamento ripetuto.

La stabilità nel taglio di lamiere spesse lo rende più adatto alla produzione continua

La struttura modulare facilita le future espansioni.

In queste applicazioni, la capacità dell'area di lavoro e la stabilità del taglio di lamiere spesse hanno spesso un impatto più diretto sull'efficienza produttiva complessiva rispetto alla sola velocità di taglio.

Il taglio laser sta cambiando non solo il metodo di taglio, ma l'intera organizzazione del processo produttivo.

Per le imprese di produzione meccanica, questa trasformazione si tradurrà in definitiva in tempistiche di consegna più controllabili, una qualità del prodotto più costante e una struttura dei costi più chiara.

Nelle applicazioni pratiche, si raccomanda di selezionare una soluzione di elaborazione che si adatti al meglio alle proprie esigenze di produzione, tenendo conto delle effettive condizioni operative ed effettuando test su prototipi e convalida dei dati.
